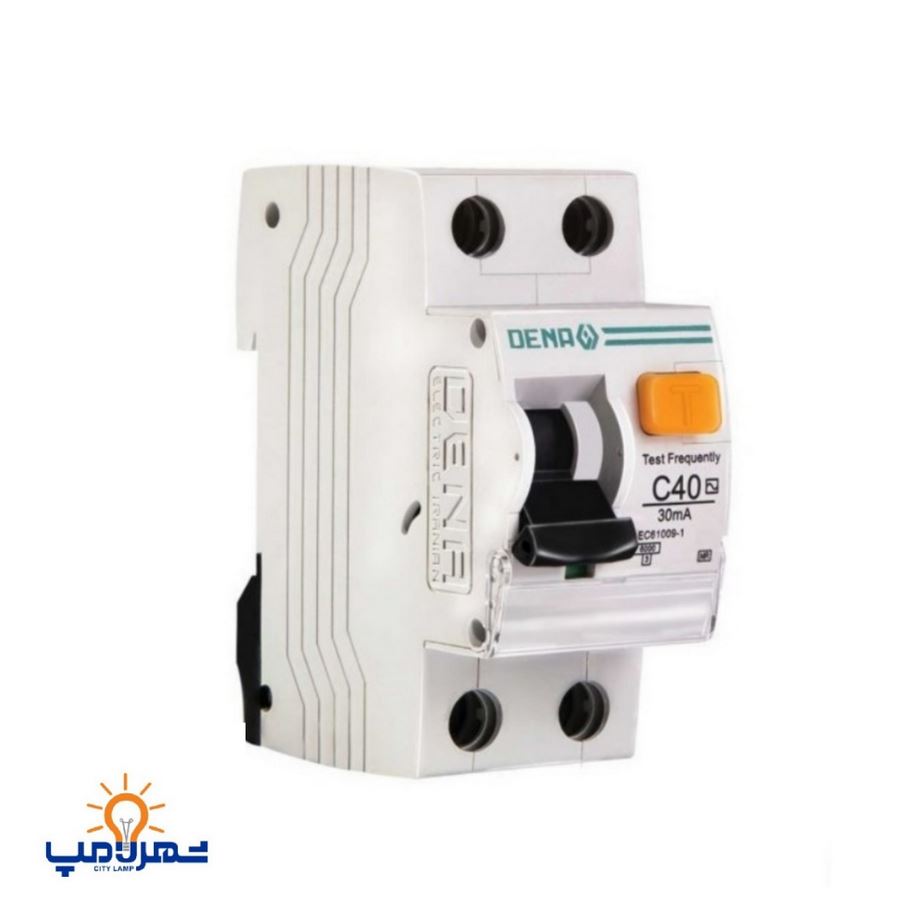

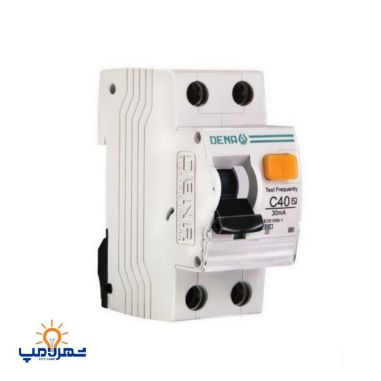

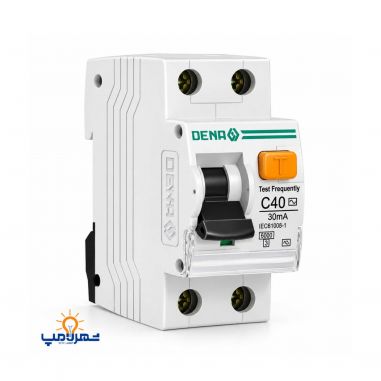

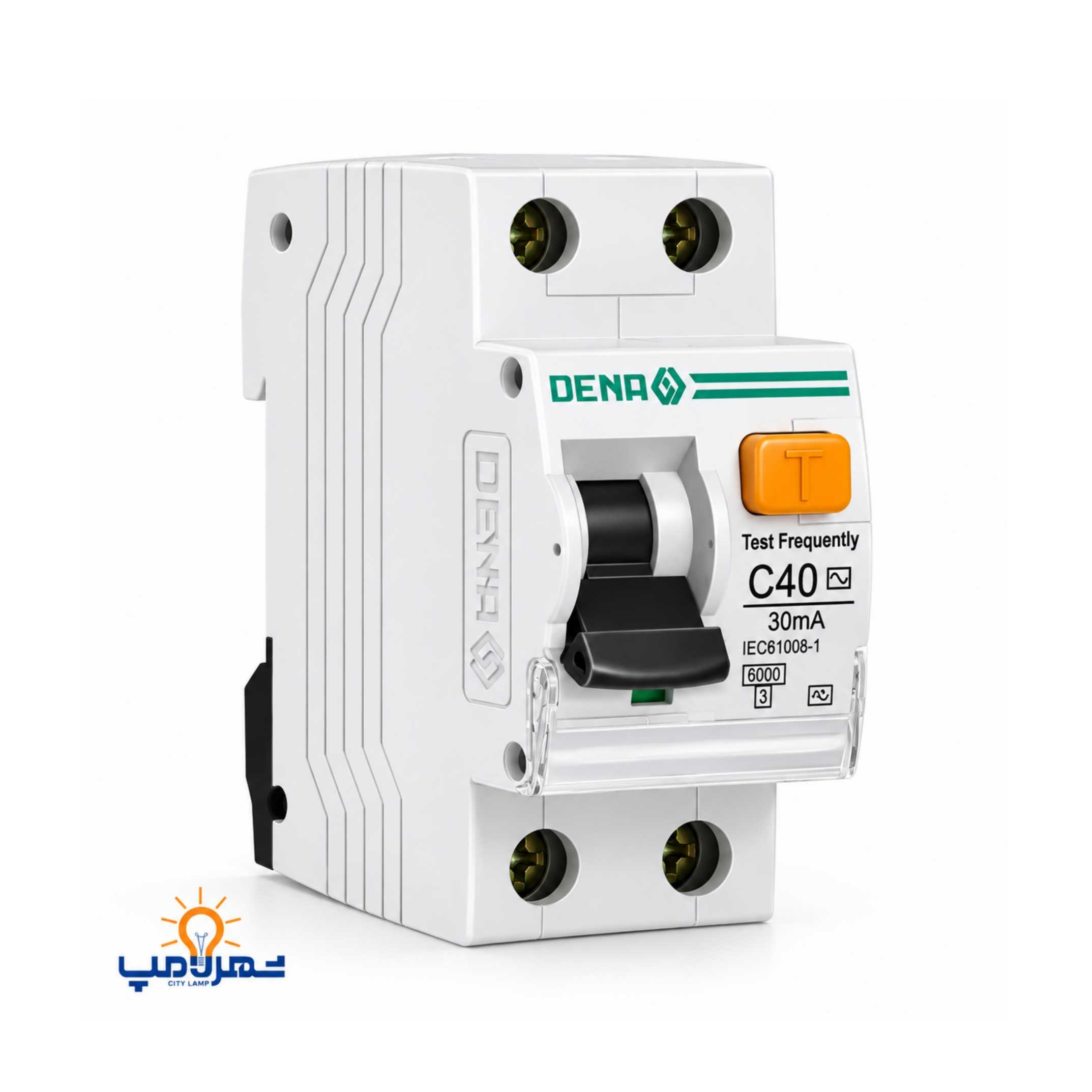

محافظ جان ترکیبی مگنتیک دنا الکتریک

Dena Electric Residual magnetic Current device

انتخاب رنگ : سفید
آمپر
تعداد
۵۱۹,۰۰۰ تومان


معرفی محصول

محافظ جان ترکیبی مگنتیک دنا الکتریک:

اساس کار این کلیدها، مقایسه جریان ورودی با جریان خروجی کلید می باشد به طوری که اگر جریان نشتی در مداری که کلید در آن واقع شده است بیشتر از حساسیت کلید باشد، کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می نماید. وجود این اختلاف جریان ممکن است بر اثر اتصال بدنه یکی از دستگاه های الکتریکی باشد که در آن جریان الکتریکی به جای برگشتن از راه سیم نول از راه زمین به منبع بر می گردد که اصطلاحا می گویند جریان نشت پیدا کرده است. برای عملکرد صحیح این کلید وجود سیم ارت ضروری است.

کلید محافظ جان در دو نوع تک فاز و سه فاز ساخته می شود. در نوع تک فاز کلید دارای دو کنتاکت ورودی برای اتصال به فاز و نول ورودی و دو کنتاکت خروجی برای اتصال به مدار تک فاز می باشد. در نوع سه فاز نیز کلید دارای 4 کنتاکت ورودی سه فاز و نول و چهار کنتاکت خروجی می باشد. کلید های محافظ جان تا حساسیت 30 میلی آمپر در نوع خانگی و حساسیت بیشتر از 30 میلی آمپر در نوع صنعتی دسته بندی می شوند.

کلید محافظ جان ترکیبی از ترکیب دو کلید محافظ جان و کلید مینیاتوری ایجاد شده و این تجهیز علاوه بر تشخیص جریان نشتی به زمین ، جریان های اتصال کوتاه و اضافه بار را تشخیص می دهد. هدف از استفاده کلیدهای محافظ جان، جلوگیری از خطر برق گرفتگی انسان به صورت اتصال فاز به زمین می باشد. البته این فیوزها جریان نشت بالای 30 میلی آمپر وسایل برقی به زمین را تشخیص داده و از خرابی وسایل الکتریکی جلوگیری می کنند.

تفاوت دو کلید محافظ جان مگنتیک و الکترونیک در قسمت تشخیص جریان نشت می باشد . به طوری که در کلید های مگنتیک مقدار جریان نشتی توسط یک سیم پیچ با عملکرد مغناطیسی تشخیص داده می شود ولی در نوع الکترونیک این عمل توسط یک مدار مقایسه گر الکترونیکی انجام می شود. مدارهای الکترونیکی دارای دقت بسیار بالایی نسبت به سیستم مغناطیسی می باشند اما طول عمر ادوات مغناطیسی نسبت به مدارهای الکترونیکی بالاتر است. همچنین به همراه خطا عموما ولتاژهای شدید در سیستم اتفاق می افتد که این موضوع در عملکرد مدارهای الکترونیکی تاثیر گذاشته ولی در سیستم های مغناطیسی حتی در افت ولتاژ تا 90 درصد مقدار نامی عملکرد دستگاه بدون خطا اتمام می شود.

کلیدهای محافظ جان برند دنا الکتریک برای نصب بر روی ریل های DIN نوعی کلاهی ساخته شده است.به این نکته حتما توجه کنید که در هنگام نصب مسیر فاز باید در سر راه کلید قرار بگیرد. این محصول دارای درجه حفاظت IP22 بوده و برای استفاده در محیط های باز مناسب نمی باشد. این کلید باید در یک محفظه بسته یا یک فضای مسقف نگهداری گردد.

شما می توانید جهت مشاهده قیمت محافظ جان مگنتیک دنا الکتریک به ابتدای همین لینک مراجعه نمایید و همچنین میتوانید برای دیدن و خرید فیوز مینیاتوری به صفحه مورد نظر همان دسته در سایت شهر لامپ رجوع کنید.

مشخصات کلی
جریان نامی
16 ، 25 ، 32 ، 40
تعداد پل ها
یک پل به همراه نول
ولتاژ عملکرد
230/400 ولت
قدرت قطع اتصال کوتاه
10کیلو آمپر
منحنی قطع (تیپ)
C
ولتاژ قابل تحمل مدار باز
2700 ولت
جنس بدنه
پلی آمید مقاوم در برابر حرارت و شعله
ویژگی ها
استانداردIEC60989 ، استاندارد ملی ایران 2611 ، گواهی تایید کیفیت اروپا CE ، مطابق با مبحث 13 مقرارت ساختمان - سازمان نظام مهندسی
جریان نشتی
30 میلی آمپر
نشان استاندارد
